差動電感遠傳式壓力變送器詳細結構原理

    遠傳式壓力變送器將被測壓力值轉變成電信號，‘轉變方法是利用某種機械和電氣元件實現的，如采用壓磁式方法、壓電式方法、電容或電感式方法、電阻應變式方法等。這類儀表的優點是測量元件的動態性能好，適于測量快速變化壓力成脈動壓力，并且可實現遠距離側最。目前小型工業鍋滬用得較多的是差動式電
感遠傳壓力變送器。下面詳細介紹YST-II型差動式壓力變送器。
        一、襲動式電感遠傳壓力變送器的結構原理

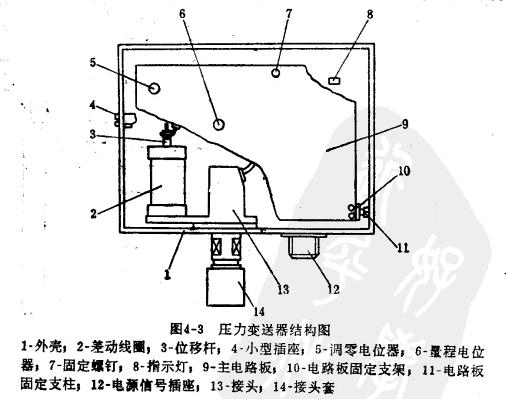

    變送器結構如圖4-3所示。當被測壓力未引入變送器時，彈資管自由端無位移，與彈簧管自由端相連接的位移桿3也無位移，鐵芯處于差動線圈2的中間位置。差動線圈次級的兩個線圈由于對稱，感應出來的兩個電勢相等。由于對稱的兩個次級繞組反向申接，所以經整流后相加的輸出電壓為零，與變送器配用的二次儀表指示為零。
    當被瀏壓力進入變送器內的彈簧管測量元件時，彈簧管在被側壓力作用下自由端產生位移，其位移量與被測壓力成正比。彈黃管通過位移桿，使鐵芯向上移動，從而使差動線圈二個次級感應電勢失去平衡而產生輸出電勢，此電勢經相敏整流、’阻抗變換后以。0~30mv，(0-50mv)信號輸送到二次儀表。

圖4-4是儀表電氣線路原理圖。壓力變送器接入220V, 50H:的交流電源，經電源變壓器B,降壓后次級以三組電源輸出，第一組供指示燈用;第二組經整流、穩壓及電容濾波后輸出土15V直流電源，作為線性組件I仇工作電探，第三組電源經D,-D.橋式整流、Cy濾波后由IC:產生穩定的直流電源，電容CS. C7為防止IC:自激而設置。T1. 72, Ro. RIO, R11. C11.C12. Cl:及變壓器B,的初級組成振蕩器，產生幅值穩定的交流電壓作為差動線圈的激勵電源，它的振蕩頗率由初級線圈電感和電容Cll. C12. C13所決定。T,起相敏整流作用，采JER二極管是為了避免溫度對半導體元件影響而引入誤差。R12. R,:及Wl是相敏整流的主要負載，通過調整分:可減小由差動線圈其它元件不對稱所引起的失真。IC,是電壓跟隨級，主要起阻抗變換作用，使檢測的壓力信號與外接二次儀表相匹配，增強二次儀表的互換性。CIO,CIO, R21是IC:的相位校正網絡，W,, W、分別用來調整量程和零位。R,.起零位自動補償作用.R7可消除彈性元件的剛度受溫度的影響。.7I,. C11. C1，可提高整機的穩定性。
