液位變送器調查干擾波傳播的途徑

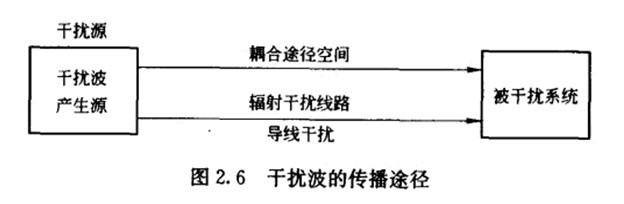

    干擾波從干擾源傳遞到控制系統，其傳播途徑大體分為翅里工蒸和是續土班兩大類(圖2.6)。這兩種干擾在很多情況下同時存在。我們從液位變送器那里得知，當載有干擾波的導線在接收天線附近通過時，可以同時由輻射和導線傳播兩種方式產生干擾電壓。

2.2. 1輻射干擾
    輻射干擾主要指由輻射電磁場傳播的干擾波，以干擾源的電源電路、信號的輸人輸出電路、控制電路等的導線作為輻射天線。另外液位變送器還說過，當干擾源的外殼有高頻電流時，整個設備本身也就變成了輻射天線。

    干擾波在空間的傳播以及被感應是由于電場和磁場相互作用的結果。當空間有靜電荷時則產生靜電場，當該電荷移動時就形成電流，由于電磁作用同時產生了電場和磁場。
    一根導線有電流通過，則在導線周圍產生了磁力線，而沿著導線方向產生了電力線。也就是說，在導線附近同時產生了電場與磁場.當電流變化時，存在于導線附近的電場與磁場也發生了相應變化，這種變化的電場與磁場在空間的傳播即形成了電磁波，其傳播速度為光速。
2.2.2導線干擾
    于擾波也可以通過導線傳播。如果干擾波的產生源與被干擾系統由同一電源線或其他傳輸線連接，那么干擾波則通過該導線傳輸。其他傳輸線，諸如信號的輸人輸出電路、控制電路等雖然也能夠傳輸干擾波，但一般對于壓力變送器來說，由電源線傳輸干擾波占大多數。這種干擾波的傳輸方式也稱為直接禍合方式.這種干擾傳導模式分為羞豎(主要是線間電壓干擾)和墓篷逢pit(主要是對地電壓干擾)兩種方式。
